Contrôleur de couleur magique programmable K-8000C Contrôle couleur complet via DMX/SPI avec fonction de codage intégrée pour le contrôle de l'éclairage

Contrôleur de couleur magique programmable K-8000C Contrôle de couleur complet via DMX / SPI avec fonction de codage intégrée pour le contrôle de la lumière

Caractéristiques du système K-8000C:

1. Prise en charge de l'échelle de gris de niveau 32-65536, correction avec le logiciel Gamma.
2. Prise en charge de différentes sources de lumière point, ligne et zone, différentes règles et traitement de forme spéciale.
3. Prise en charge de 8 ports de sortie, chacun pouvant contenir un maximum de 512/1024 lampes (lampes DMX avec un maximum de 512 pixels
Prenons trois canaux à titre d'exemple).
4. Le contenu de lecture peut être stocké dans une carte SD, qui peut stocker jusqu'à 32 fichiers d'effets.
128 Mo à 32 Go.
5Le contrôleur peut être utilisé seul ou en cascade.
La distance en cascade entre deux contrôleurs peut atteindre
150 m en utilisant un câble de puissance en cuivre pur de 0,5 mm2

6Le contrôleur avec une puce chargée peut être verrouillé dans le logiciel avec le circuit intégré chargé, ou peut ne pas être verrouillé et régler
le bouton "CHIP" du contrôleur pour sélectionner le circuit intégré chargé, ce qui est plus flexible et pratique.

7. Le contrôleur IC pour les lampes DMX a sa propre fonction d'écriture d'adresse; en outre, avec notre 2016 LedEdit-K V3.26
logiciel ou version supérieure, vous pouvez définir la fonction d'écriture d'adresse à clé unique.

8. Prise en charge des pixels à 4 canaux (RGBW) ou des pixels à un canal pour les lampes de chargement.

9L'effet intégré du contrôleur prend en charge trois canaux (RGB) et quatre canaux (RGBW).

10. Le contrôleur prend en charge le contrôle par des tiers MODBUS.

11Prise en charge de la sortie de signal TTL et différentiel 485 (DMX) améliorée.

12Le contrôleur dispose de 22 effets de test et de la fonction DMX512 de test de canal.

Note: 1. la vitesse de 512 pixels de lampes sur le contrôleur peut atteindre 30 images / seconde, la vitesse de 768 pixels peut atteindre 25
la vitesse de 1024 pixels peut atteindre 22 images par seconde
(Les paramètres ci-dessus prennent les données IC du protocole 1903 à titre d'exemple, et les données peuvent être différentes pour différents IC)
2. Un maximum de 512 pixels de la norme internationale DMX512 (protocole 1990) peut être chargé.
la vitesse de 340 pixels est d'environ 20 images/seconde, et la vitesse de 512 pixels est d'environ 12 images/seconde. 3.Si le timing (fêtes) joue, La synchronisation WiFi Beidou et les fonctions de distribution de canaux de console sont requises, veuillez contacter le personnel de vente ou le personnel de support technique pour plus de détails

Paramètres du produit

1La tension d'entrée est DC5V ou DC 12-24V.
2Un maximum de 8192 circuits intégrés peut être réglé.
3Le SD s'auto-programme pour changer de mode.
4Poids net 0,8 kg avec emballage extérieur; carte SD*1; carton*1) Voir les spécifications pour plus de détails.
5La sortie est connectée de deux manières: la première est la méthode de terminal; la seconde est la connexion au port réseau.
6Utilisation hors ligne, sortie sur 8 ports, chaque port avec 512/1024 feux;
7Le contenu à lire est stocké sur la carte SD, qui peut être lu par une seule unité ou plusieurs unités peuvent être en cascade.

Puce de support (généralement sélectionnez K-8000-RGB):

. Puce de support (généralement sélectionnez K-8000-RGB):
00: UCS19**, UCS29**,TM18*,SM167**,WS28**,GS82**,SK6812 (support jusqu'à la version V1.7 1024*8 = 8192 pixels)
01: SM16716,16726 (support jusqu'à 1024*8=8192 pixels)
02: P9813 (support jusqu'à 1024*8=8192 pixels)
03: LPD6803 (support jusqu'à 1024*8=8192 pixels)
04: LX1003,1203 (support jusqu'à 1024*8=8192 pixels)
05: WS2801 (support jusqu'à 1024*8=8192 pixels)
06: LPD1886 (support jusqu'à 1024*8=8192 pixels)
07: TM1913 (support jusqu'à 1024*8=8192 pixels)
08: TM1914 (support jusqu'à 1024*8=8192 pixels)
09: P9883, P9823 (support jusqu'à 1024*8=8192 pixels)
10: DMX (support jusqu'à 512*8=4096 pixels, suggère de charger ≤320*8=2560 pixels)
11: DMX 500K (support jusqu'à 512*8=4096 pixels, suggère de charger ≤320*8=2560
les pixels)
12: DMX 250K-CZF (support jusqu'à 512*8=4096 pixels, suggère de charger ≤320*8=2560
les pixels)
13: DMX 500K-CZF (support jusqu'à 512*8=4096 pixels, suggère de charger ≤320*8=2560
les pixels)
14: UCS5603-Test (support jusqu'à 1024*8=8192 pixels)
15: UCS5603A (support jusqu'à 1024*8=8192 pixels)
16: UCS5603B (support jusqu'à 1024*8=8192 pixels)
17: TM1814 (support jusqu'à 1024*8=8192 pixels)
18: INK1003 (support jusqu'à 1024*8=8192 pixels)
19: APA102 (support jusqu'à 1024*8=8192 pixels)
20: UCS8904 (support jusqu'à 1024*8=8192 pixels)
21: SM16714 (support jusqu'à 1024*8=8192 pixels)
22: SM16813 (support jusqu'à 1024*8=8192 pixels)
23: GS8512 (support jusqu'à 512*8=4096 pixels, suggère de charger ≤320*8=2560 pixels)
24:QED3110 (NA)
25: WS2816 (support jusqu'à 1024*8=8192 pixels)
26: UCS9812 (support jusqu'à 1024*8=8192 pixels)
27: SM16803 (support jusqu'à 1024*8=8192 pixels)
28: SM16804 (support jusqu'à 1024*8=8192 pixels)
29: UCS2603-T (support jusqu'à 1024*8=8192 pixels)
30: UCS2603 (support jusqu'à 1024*8=8192 pixels)
Note: 1. Les lampes de RGBW à quatre canaux doivent choisir K-8000-RGBW, et celles de plus de quatre canaux
Les lampes à un seul canal doivent sélectionner K-8000-W.
L'effet logiciel est la lumière blanche.

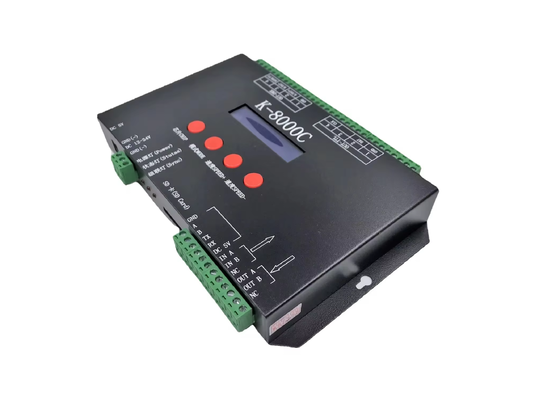

Image du contrôleur K-8000C:
