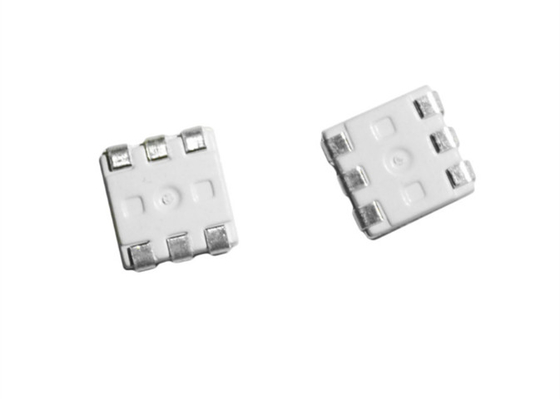

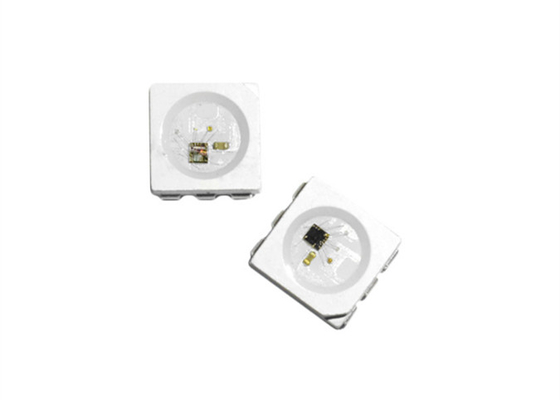

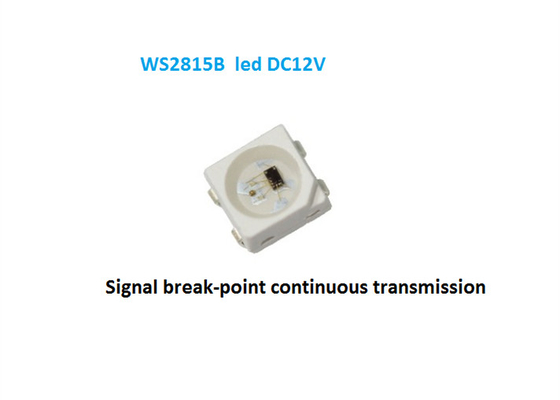

DC12V WS2815B SMD5050 RGB LED Pixel Chips intégrées au point de rupture IC Source lumineuse adressable

DC12V WS2815B Intégré IC point de rupture source lumineuse adressable SMD5050 RGB LED Pixel puces

Caractéristiques et avantages de la source lumineuse intégrée à LED à commande intelligente WS2815B,

1Le circuit de commande et la puce RGB sont intégrés dans un composant 5050, pour former un pixel de commande externe.

2. La tension d'alimentation de 12V peut réduire efficacement le courant de travail de l'ensemble du pixel, réduire la chute de tension de la carte de circuit imprimé,et maximiser la cohérence de la lumière mixte lorsque le pixel est transmis sur une longue distance.

3. Utilisation du circuit de remodelage du signal intégré pour obtenir la forme de la forme d'onde du signal, et aucune distorsion de la forme d'onde du signal ne se produit.

4. Chaque pixel des trois couleurs primaires peut atteindre un affichage de 256 luminosités, un affichage en couleur complète de 16777216 couleurs et une fréquence de balayage de 2KHz.

5Signal de transmission de port en cascade par une seule ligne.

6. n'importe quel point de la distance pas plus de 5m signal de transmission sans aucun circuit d'augmentation.

7. Lorsque le taux de rafraîchissement est de 30 images par seconde, le nombre de cascades ne doit pas être inférieur à 1024 pixels.

8Envoyez des données à une vitesse de 800 kbps.

9La couleur de la lumière est très cohérente, rentable.

Les demandes,

• Module à couleur complète, LED à couleur complète, barre de lumière souple/dur, tube de garde-corps à LED.
• Source lumineuse LED, écran à pixels LED, écran en forme spéciale.

Description générale

WS2815B est une source lumineuse LED de commande intelligente dont le circuit de commande et la puce RGB sont intégrés dans un ensemble

Il est composé de 5050 composants.

Il comprend également un oscillateur interne de précision et une partie de contrôle de courant constant programmable à tension, permettant de contrôler efficacement les

Il s'agit d'un système de transmission de signal bidirectionnelle, en cas de dommage à un

Le protocole de transfert de données utilise le mode de communication NZR unique. Après le redémarrage de l'alimentation des pixels, le port DIN

recevoir des données du contrôleur, le premier pixel recueille des données initiales de 24 bits puis les envoie au verrou de données interne, les autres données

Le signal est alors redimensionné par le circuit d'amplification du signal interne qui est envoyé au pixel en cascade suivant par le port DO. Après transmission pour chaque pixel, le signal est réduit à 24 bits.pixel adopte la technologie de transmission de remodelage automatique, en faisant le

Le nombre de cascades de pixels n'est pas limité par la transmission du signal, mais dépend uniquement de la vitesse de transmission du signal.Une faible fréquence d'images et aucun clignotement apparaissent dans la caméra vidéo HDC'est très

temps de réinitialisation> 280 μs, il ne provoquera pas de réinitialisation erronée pendant l'interruption, il prend en charge la fréquence inférieure et MCU peu coûteux.

Fonction PIN

Résistance maximale absolue (TA=25°C, VSS=0V, sauf indication contraire)

Caractéristiques des LED
